上海黄浦区老学校改造社区医院

工程名称:  上海黄浦区老学校改造社区医院10000平方

施工内容：碳布加固 粘钢加固 植筋加固 截面加大 ；

使用产品：加固博士品牌产品碳纤维布、碳纤维胶、粘钢胶、植筋胶、灌浆料 ;

项目情况: 上海市黄浦区某百年老校改建社区医院项目，是上海市"十四五"基层医疗设施升级的重点工程。该建筑建于1920年代，原为砖混结构教学楼，存在混凝土碳化深度超标的典型问题（实测达8-12mm）、部分梁柱配筋率不足（原设计仅满足原荷载标准的60%）、抗震构造措施缺失（未设置圈梁构造柱）三大核心病害。项目要求在保留历史建筑风貌的前提下，使结构安全等级从原三级提升至一级，满足现代医疗建筑抗震设防烈度8度、活荷载8kN/m²的特殊要求。

一、系统性加固方案设计

施工团队采用"四维协同"加固体系，综合运用多种加固技术：

1. 碳纤维布加固 ：针对楼板承载力不足区域，采用加固博士300g碳纤维布（抗拉强度≥3400MPa）配合CB-300碳纤维胶，单向张拉应变控制在0.5%以内，形成弹性模量匹配的增强层。
2. 粘钢加固 ：对承重柱实施湿式外包钢法，使用JGN-Ⅲ建筑结构胶（粘结抗剪强度≥24MPa）粘贴8mm厚Q235钢板，形成组合截面提升承载力。
3. 植筋加固 ：新增医疗设备锚固点时，采用M12化学锚栓配合JGN-Z植筋胶，钻孔深度严格按15d控制（d为钢筋直径），拉拔力达45kN以上。
4. 截面加大 ：对薄弱梁采用外包混凝土法，新增C40微膨胀细石混凝土（水灰比0.35），配置Φ16@150双向钢筋网，新旧混凝土界面涂刷JCT-A界面剂。

二、精细化施工关键技术

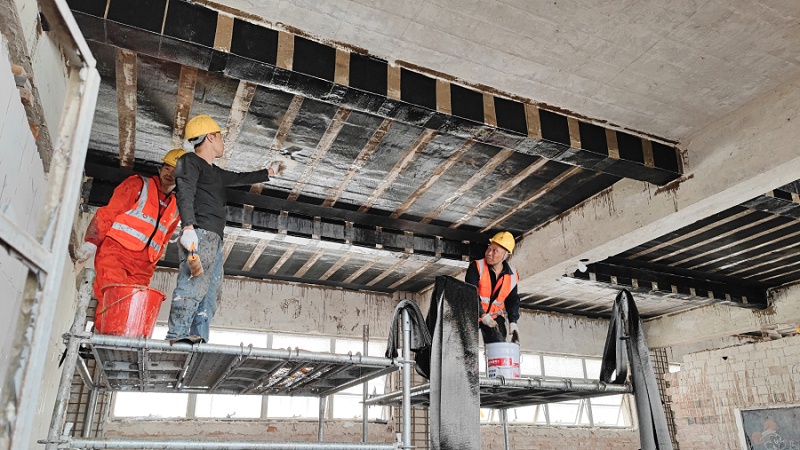

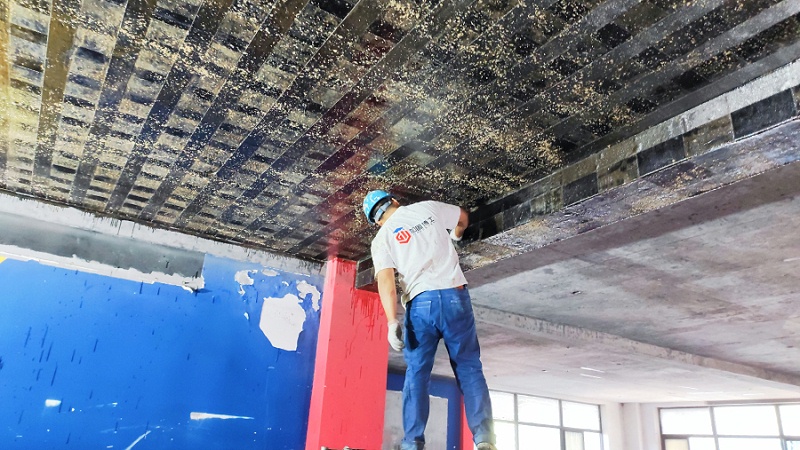

1. 碳纤维布加固工艺

• 表面处理：采用角磨机打磨至混凝土表面露骨，真空吸尘后涂刷PVA界面剂
• 胶层控制：采用"两布三胶"工艺，碳纤维布搭接长度≥150mm
• 固化养护：恒温恒湿环境（25℃±2℃，湿度＞60%）养护72小时

2. 粘钢加固创新应用

• 钢板预处理：喷砂除锈至Sa2.5级，涂刷环氧富锌底漆
• 注胶工艺：采用U型箍注胶，胶缝饱满度达95%以上
• 防火处理：喷涂厚涂型钢结构防火涂料（耐火极限≥2h）

3. 植筋施工质量控制

• 钻孔定位：采用BIM模型预排布，误差控制在±5mm
• 孔壁处理：压缩空气除尘后，丙酮溶剂清洗
• 锚固深度：严格按15倍钢筋直径执行（最小120mm）

4. 截面加大节点处理

• 新旧混凝土接缝：开V型槽植入双向钢丝网
• 连接钢筋：采用闪光对焊工艺，接头抗拉强度≥540MPa
• 养护措施：覆盖土工布保湿养护14天，强度达1.2MPa后允许上人
